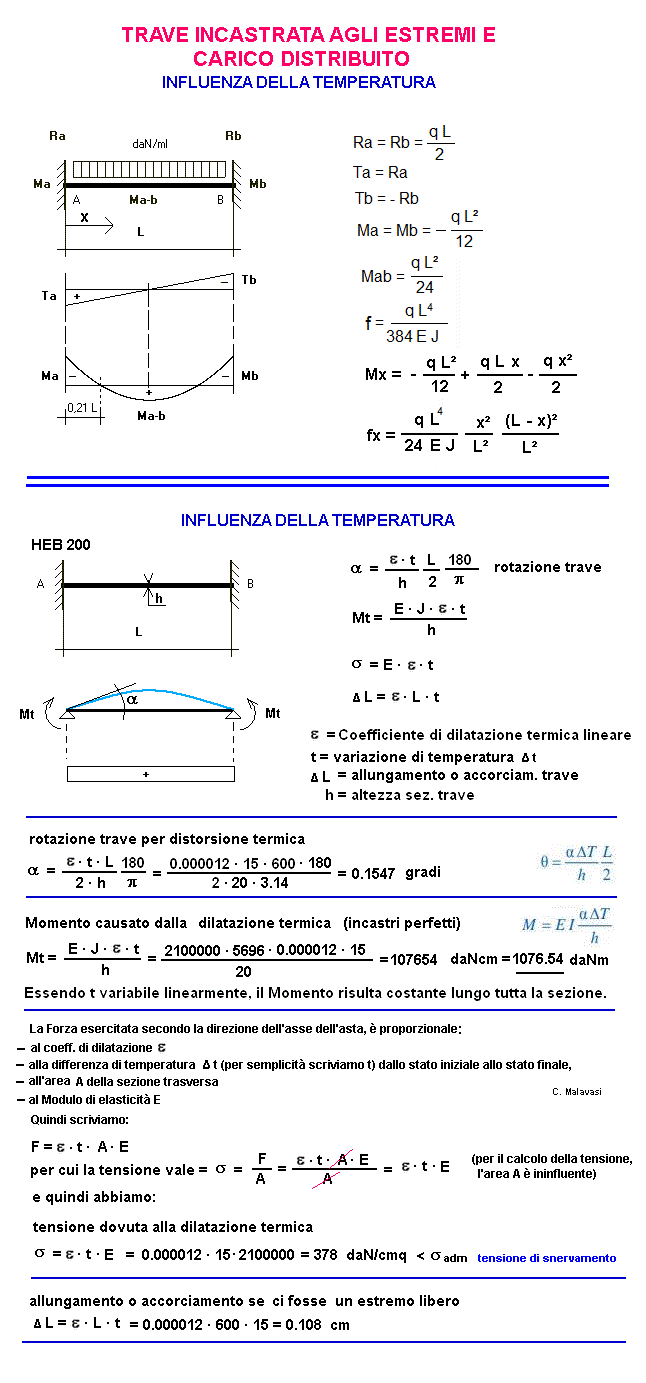

Dilatazione termica trave incastrata
Calcoli statici
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI
per i decimali mettere il punto
q = sovraccarico + peso proprio = daN/ml
L = lunghezza trave = cm
J = mom. inerzia = cm⁴
W = mod. di resistenza = cmc
E = mod. di elasticità = daN/cm²
f amm. = L / cm
tensione amm = daN/cm²
x = ascissa x a piacere (x< = L) cm
t = Temperatura (variazione di temperatura Δ t)= gradi
ε = Coefficiente di dilatazione termica lineare C^-1
h = altezza trave cm

RISULTATI

Ra = Rb = q L/2 = daN
Ma = Mb = - q L²/12 = daNm
Mab = q L²/24 = daNm
Mx = daNm
Ta = Ra = daN
Tb =-Rb = daN
σ ab = tensione riscontrata in mezzeria = Mab/W = daN/cm²
σ a = tensione riscontrata agli incastri = Ma/W = daN/cm²
f = freccia riscontrata in mezzeria = q L⁴ / 384 E J = cm
fx = freccia riscontrata in x cm
freccia ammissibile = cm
il Momento = 0 per x = 0.21 L = cm

VALORI CAUSATI DALL'AUMENTO
O DIMINUZIONE DELLA TEMPERATURA

----------------------------

alfa = rotazione trave = gradi
Mt = Momento causato dalla dilatazione termica daNm
σ t = tensione dovuta alla dilatazione termica daN/cmq
Δ L = allungamento o accorciamento se un estremo fosse libero cm

1 daN = 1 Kgf
