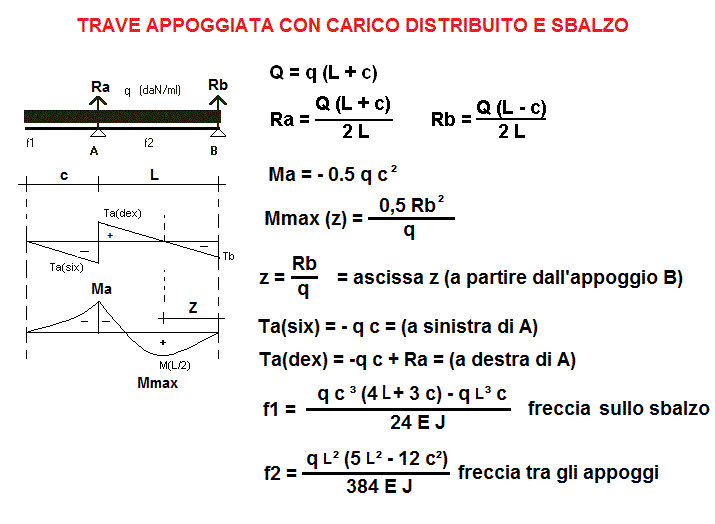

TRAVI - Trave appoggiata con uno sbalzo e carico distribuito
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
q = sovraccarico + peso proprio =
daN/m
L = lunghezza trave =
cm
c =
cm
J = Momento inerzia =
cm
4
W = modulo di resistenza =
cm³
E = modulo di elasticità =
daN/cm²
f ammissibile = L /
cm
Tensione ammissibile =
daN/cm²
RISULTATI
Q =
daN
Ra =
daN
Rb =
daN
Ma = - 0.5 q c ² =
daNm
Mmax (z) = 0,5 Rb ²/q =
daNm
z = Rb/q = ascissa z (a partire dall'appoggio B)
cm
M (L/2) =
daNm
Ta(six) = - q c = (a sinistra di A)
daN
Ta(dex) = -q c + Ra = (a destra di A)
daN
Tb =
daN
σ A = tensione riscontrata in A =
daN/cm²
σ = tensione riscontrata in (L/2) =
daN/cm²
f1 = freccia riscontrata sullo sbalzo = (q c ³ (4 l + 3 c) - q l ³ c)/24 E J =
cm
f2 = freccia riscontrata tra gli appoggi = (q l ² (5 l ² - 12 c²))/384 E J
cm
freccia ammissibile sullo sbalzo (per f1) =
cm
freccia ammissibile in L/2 (per f2) =
cm
1 daN = 1 Kgf
