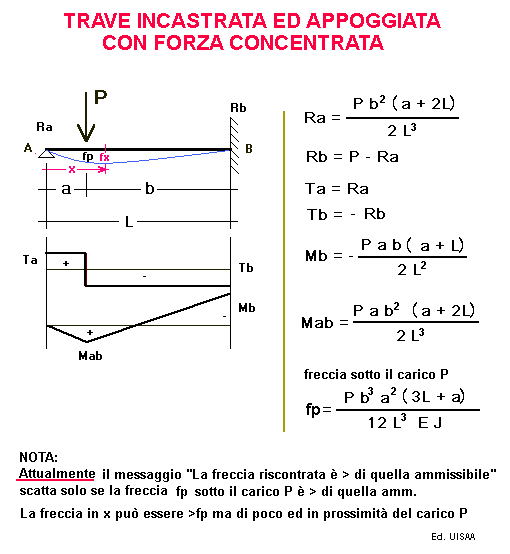

TRAVE INCASTRATA ED APPOGGIATA CON FORZA CONCENTRATA
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
P = carico applicato =
daN
L = lunghezza trave =
cm
a =
cm
J = momento inerzia =
cm
4
W = modulo di resistenza =
cm³
E = modulo di elasticità =
daN/cm²
f ammissibile = L /
cm
Tensione ammissibile =
daN/cm²
x = (x<=L)
cm
RISULTATI
b = L - a =
cm
Ra = P b² (a + 2 L) / 2 L³=
daN
Rb = P - Ra =
daN
Mb= - P a b (a + L) / 2 L²=
daNm
Mab = P a b² (a + 2 L) / 2 L³=
daNm
Ta = Ra =
daN
Tb = - Rb =
daN
B = tensione riscontrata in B = Mb/W =
daN/cm²
A-B = tensione riscontrata in A-B = Mab/W =
daN/cm²
f = freccia riscontrata sotto il carico = P b³ a² (3 L + a)/E J 12 L³ =
cm
freccia ammissibile =
cm
fx = freccia riscontrata in x
cm
1 daN = 1 Kg
