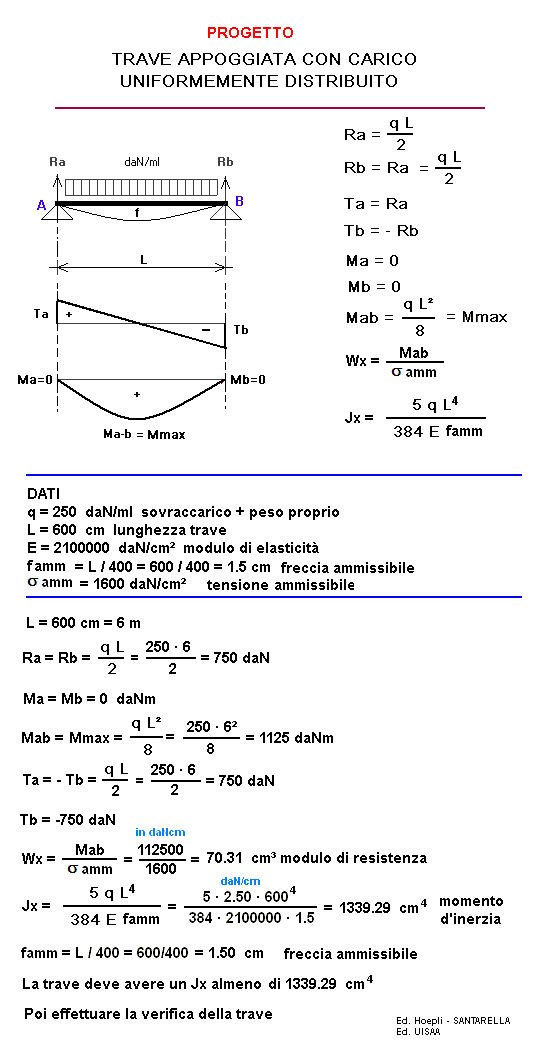

PROGETTO TRAVE APPOGGIATA CON CARICO UNIFORME
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
q = sovraccarico + peso proprio =
daN/ml
L = lunghezza trave =
cm
E = modulo di elasticità =
daN/cm²
f ammissibile = L /
cm
Tensione ammissibile =
daN/cm²
RISULTATI
Ra = Rb = q L/2 =
daN
Ma = Mb = 0 =
daNm
Mab = q L²/8 =
daNm
Ta = - Tb = q L/2 =
daN
Tb =
daN
Wx = modulo di resistenza =
cm³
Jx = momento d'inerzia =
cm
4
freccia ammissibile =
cm
1 daN = 1 Kgf
