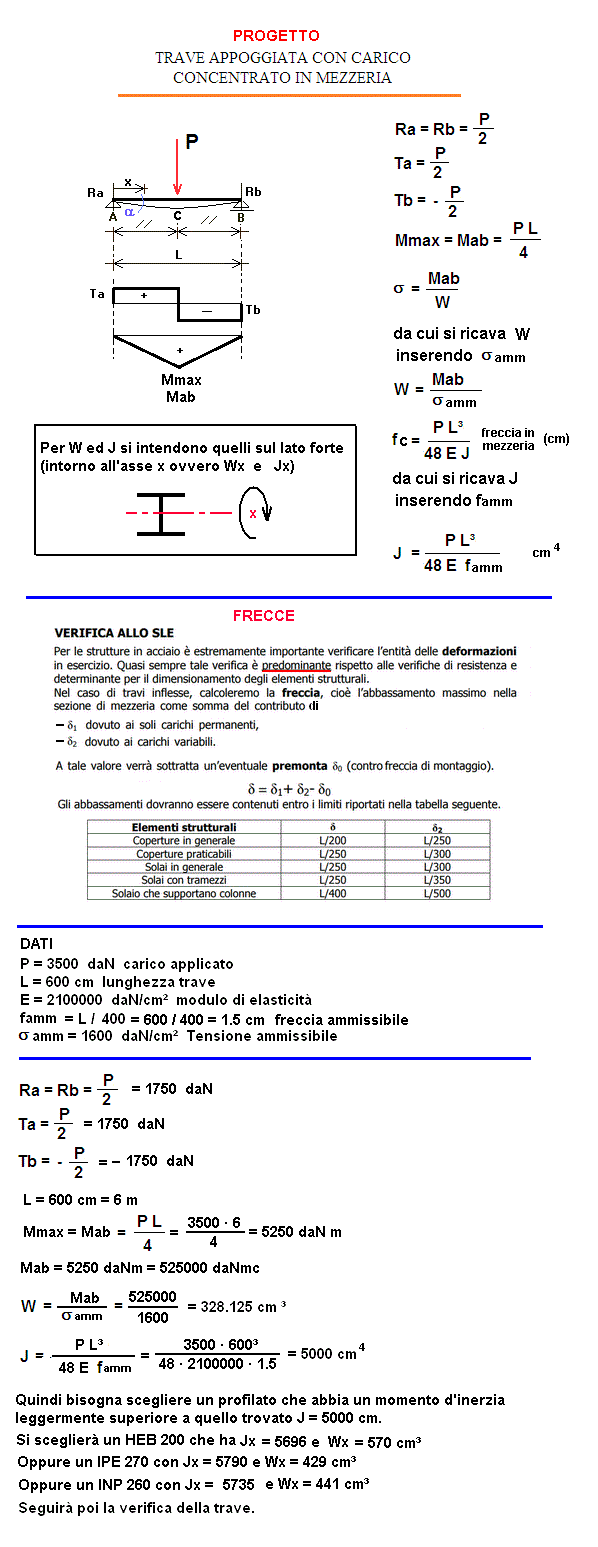

Progetto trave appoggiata con carico concentrato in mezzeria
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
P = carico applicato
daN
L = lunghezza trave
cm
E = modulo di elasticità
daN/cm²
famm = freccia ammissibile = L /
cm
σ amm = Tensione ammissibile
daN/cm²
RISULTATI
Ra = Rb = P/2 =
daN
Mmax = Mab = P L /4 =
daNm
Ta = P/2 =
daN
Tb = - Ta =
daN
W = Mab/ σ amm = Modulo di resistenza
cm³
J = Momento d'inerzia = P L³/48 E famm =
cm
4
famm = freccia ammissibile
cm
1 daN = 1 Kgf
