INSERIRE I DATI |
per i decimali
mettere il punto |
| q = |
| daN/m |
| L = |
| cm |
| L1 = |
| cm |
| h = |
| cm |
| J1 = Mom. inerzia puntone sinistro |
| cm4 |
| J2 = Mom. inerzia puntone destro |
| cm4 |
| E = modulo di elasticità |
| daN/cm2 |
| x = ascissa (0 <= x <= L1) |
| cm |
| z = ascissa (0 <= z <= L2) |
| cm |
| t = variazione di temperatura (se negativa inserire il meno) |
| gradi |
| ε = Coefficiente di dilatazione termica lineare |
| °C-1 |
RISULTATI |
|
| k = |
| /// |
| L2 = |
| cm |
| s1 = lunghezza puntone sinistro = |
| cm |
| s2 = lunghezza puntone destro = |
| cm |
| Va = |
| daN |
| Vc = |
| daN |
| H = |
| daN |
| Mb = |
| daN m |
| Mx = Mom. lungo il puntone six in x |
| daN m |
| Nx = Sforzo lungo il puntone six in x |
| daN |
| Mz = Mom. lungo il puntone dex in z |
| daNm |
| Nbc = Sforzo lungo il puntone dex in z |
| daN |

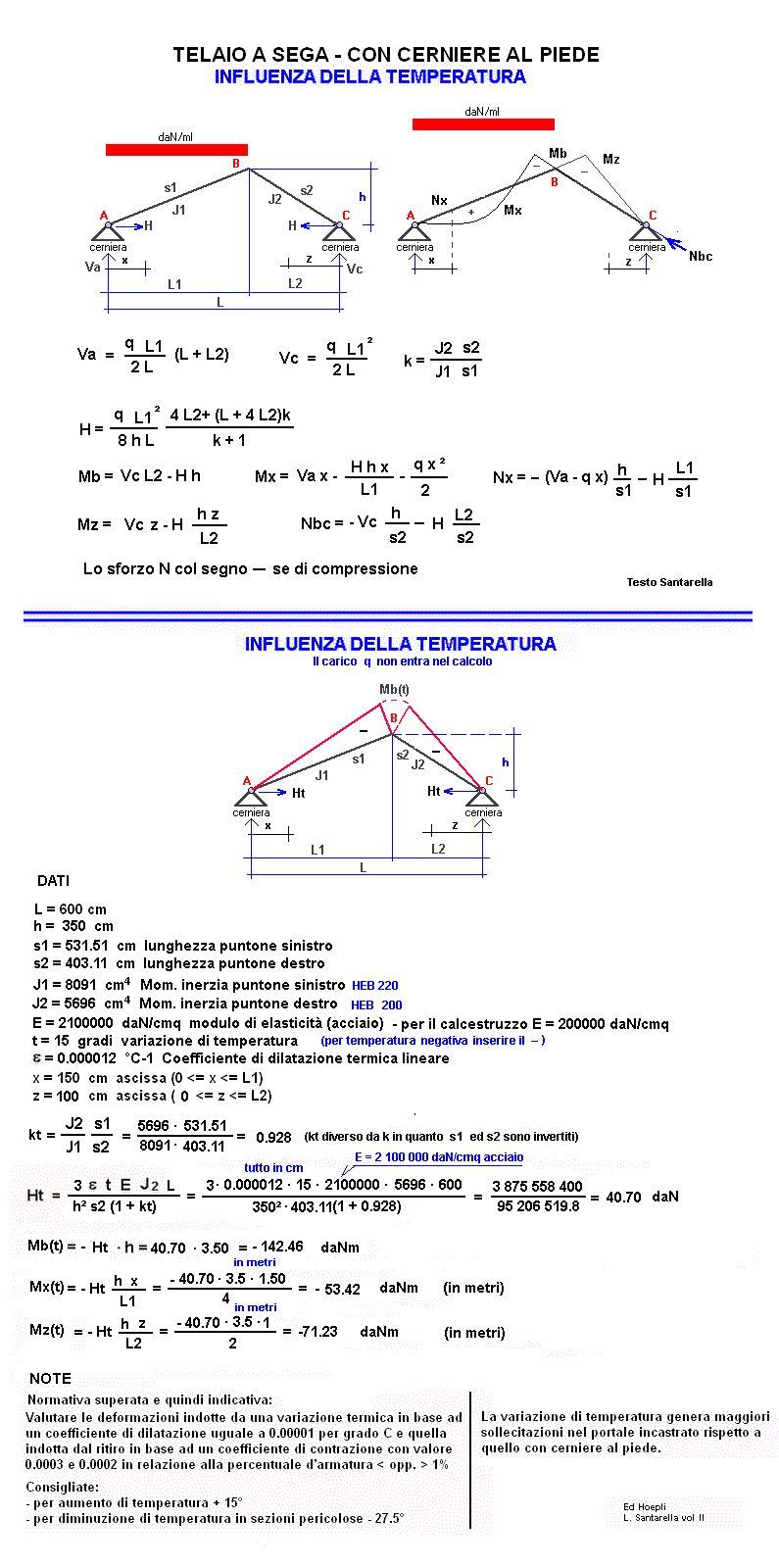

VALORI PER DISTORSIONI TERMICHE |
|
| k(t) = coefficiente k per per temperatura |
| /// |
| Ht = sforzo orizzontale per temperatura |
| daN |
| Mb(t) = Momento in B per temperatura |
| daNm |
| Mx(t) = Momento in x per temperatura |
| daNm |
| Mz(t) = Momento in z per temperatura |
| daNm |
| 1 daN = 1 Kgf |  |
