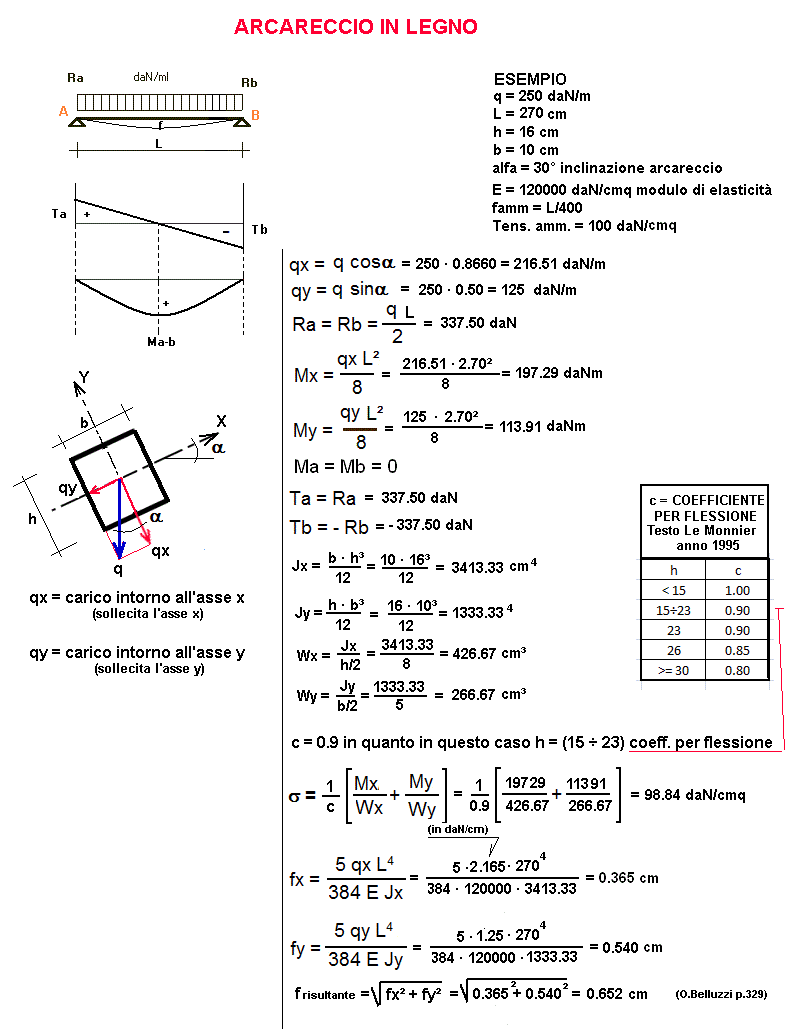

Verifica arcareccio in legno - flessione deviata -
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
q = sovraccarico + peso proprio =
daN/m
L = lunghezza trave =
cm
h =
cm
b =
cm
alfa = inclinazione trave
gradi
E = modulo di elasticità =
daN/cm²
f ammissibile = L /
cm
Tensione ammissibile =
daN/cm²
RISULTATI
sen (alfa) =
///
cos (alfa) =
///
qx = q cos (alfa) =
daN/m
qy = q sin (alfa)=
daN/m
Jx=
cm
4
Jy=
cm
4
Wx=
cm
3
Wy=
cm
3
Ra = Rb = q l/2 =
daN
Rb = Ra =
daN
Mx = qx L²/8 =
daNm
My = qy L²/8 =
daNm
Ta = Ra =
daN
Tb = - Rb =
daN
Sigma = tensione Max riscontrata in mezzeria=
daN/cm²
f = freccia riscontrata (solo flessione retta di q) =
cm
fx = 5 qx L
4
/384 E Jx =
cm
fy = 5 qy L
4
/384 E Jy =
cm
freccia risultante riscontrata =
cm
freccia ammissibile =
cm
c = coefficiente di flessione =
///
1 daN = 1 Kg
