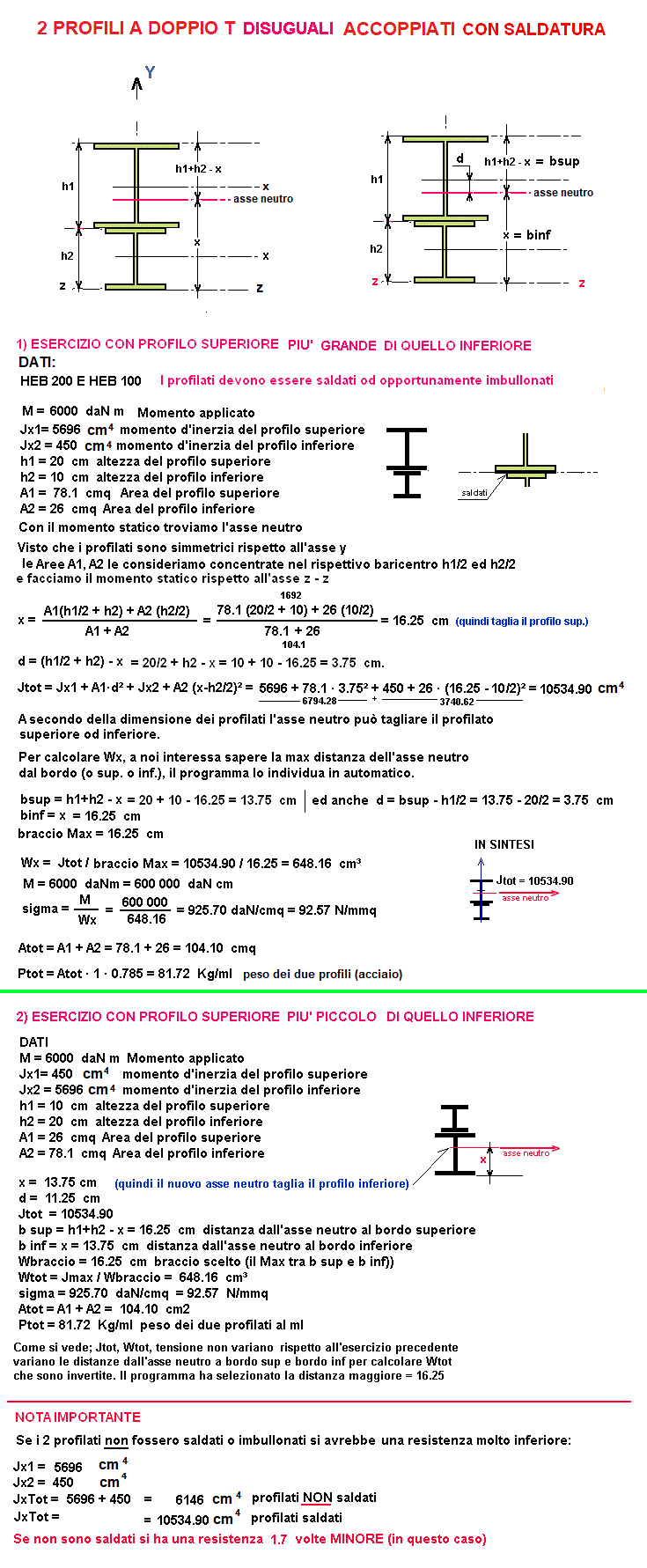

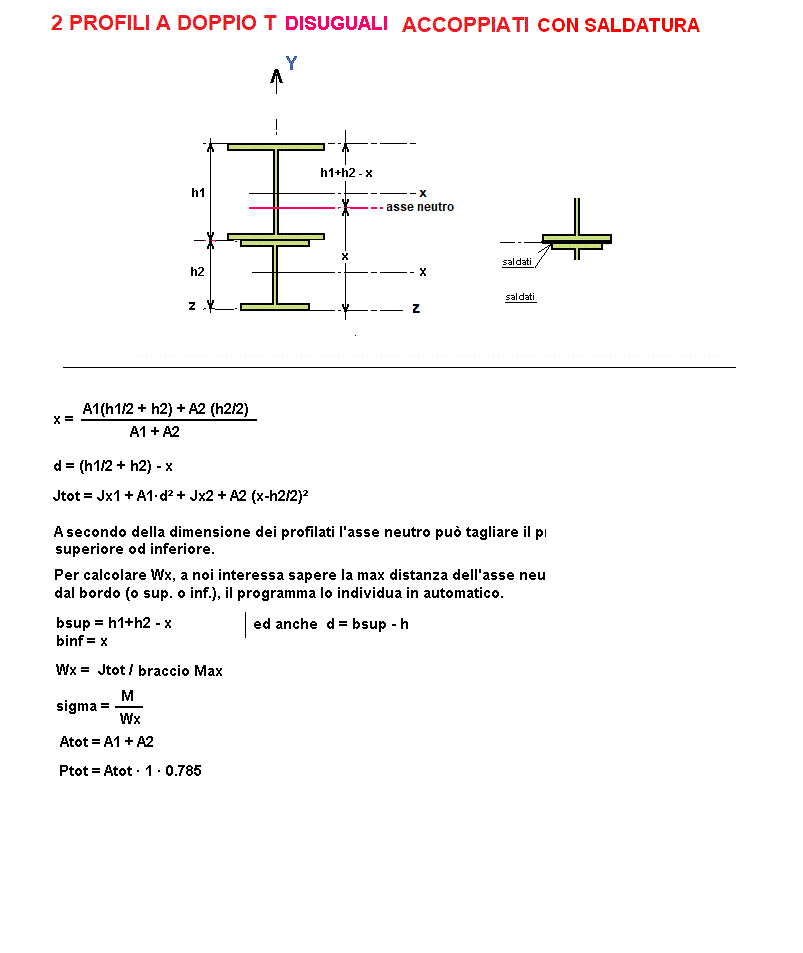

2 PROFILI A DOPPIO T DISUGUALI E ACCOPPIATI CON SALDATURA

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
M = Momento applicato	daN m
Jx1= momento d'inerzia del profilo superiore	cm4
Jx2 = momento d'inerzia del profilo inferiore	cm4
h1 = altezza del profilo superiore	cm
h2 = altezza del profilo inferiore	cm
A1 = Area del profilo superiore	cmq
A2 = Area del profilo inferiore	cmq
RISULTATI
x = distanza dal bordo inferiore all'asse neutro	cm
d =	cm
Jtot = Momento d'inerzia totale	cm4
b sup = h1+h2 - x = distanza dall'asse neutro al bordo superiore	cm
b inf = x = distanza dall'asse neutro al bordo inferiore	cm
Wbraccio = braccio scelto (il Max tra b sup e b inf))	cm
Wtot = Jmax / Wbraccio =	cm3
sigma = Tensione riscontrata	daN/cmq		N/mmq
Atot = A1 + A2 = Area totale	cm2
Ptot = peso dei due profilati al ml	Kg/ml
1 daN = 1 Kgf
