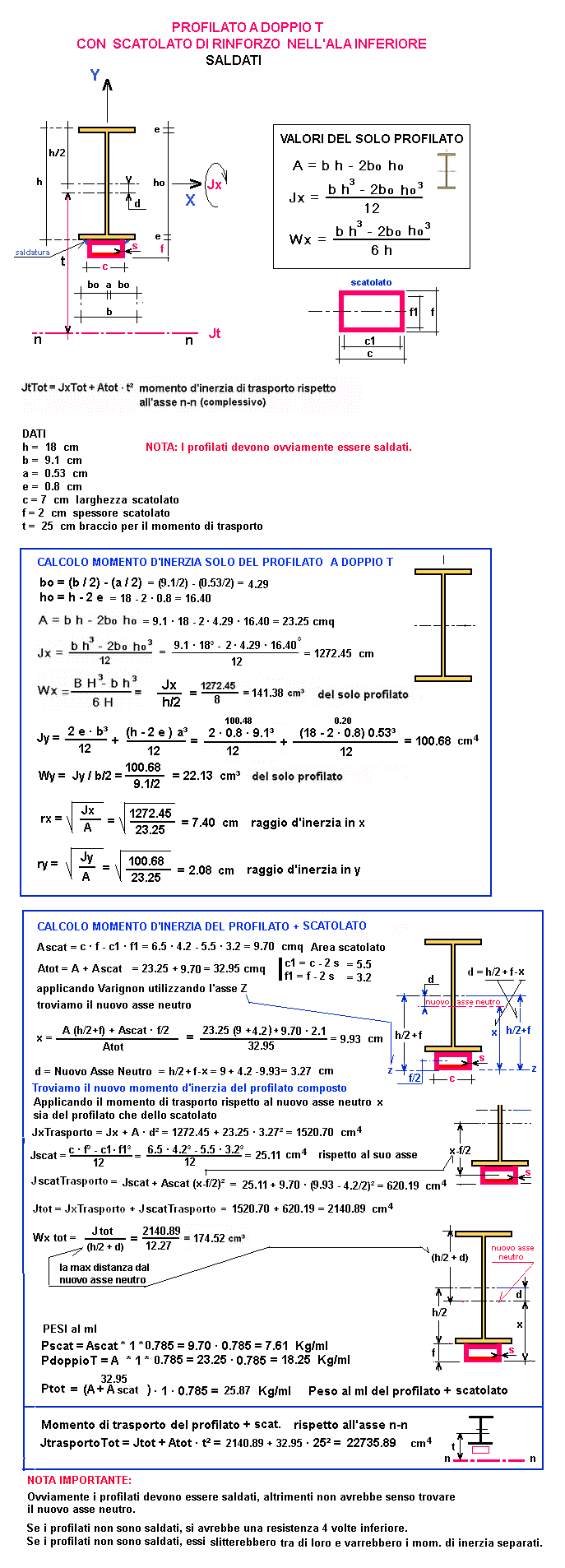

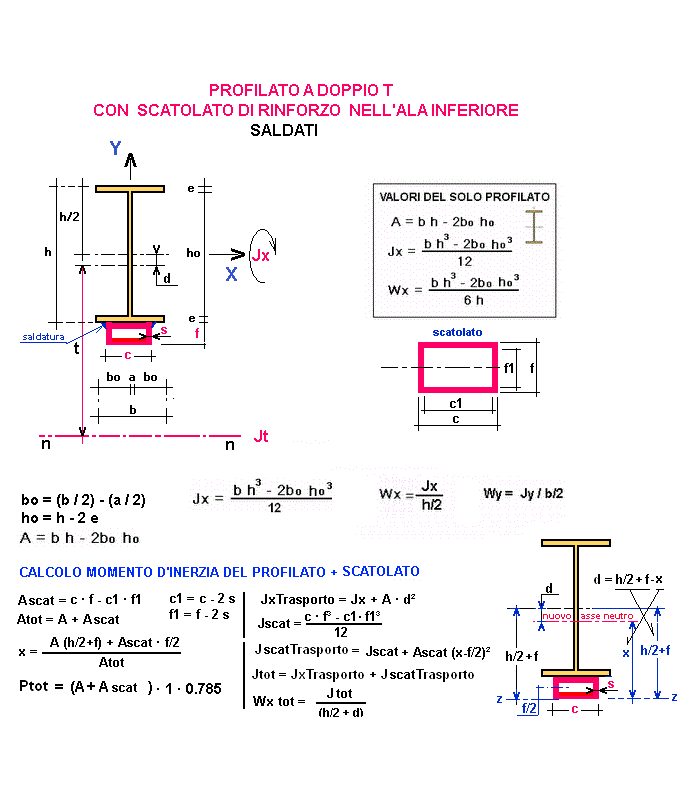

INERZIE - PROFILO A DOPPIO T con scatolato di rinforzo sull'ala inferiore

INERZIE - PROFILO A DOPPIO T con piatto di rinforzo sull'ala inferiore

INSERIRE I DATI	per i decimali mettere il punto
h = altezza profilato doppio T	cm
b = base profilato doppio T	cm
a = spessore anima	cm
e = spessore ala	cm
c = larghezza profilo scatolato	cm
f = altezza profilo scatolato	cm
s = spessore profilo scatolato	cm
t = braccio per il momento di trasporto	cm
RISULTATI solo profilo a doppio T
bo = b/2 - a/2 =	cm
ho = h - 2 e =	cm
Jx =	cm⁴
Jy =	cm⁴
Wx =	cm³
Wy =	cm³
A = Area profilato senza scatolato =	cmq
rx = raggio d'inerzia in x =	cm
ry = raggio d'inerzia in y =	cm
RISULTATI profilo a doppio T + SCATOLATO
Ascat = Area dello scatolato =	cmq
Atot = profilato + scatolato	cmq
x = distanza dell'asse neutro dall'asse x	cm
d = Nuovo Asse Neutro = h/2-(x-f) =	cm
JxTrasporto = momento d'inerzia di trasporto del profilato	cm⁴
Jscat = momento d'inerzia scatolato rispetto al suo asse	cm⁴
JscatTrasporto = momento d'inerzia di trasporto dello scatolato	cm⁴
Jtot = JxTrasporto + JscatTrasporto (PROFILATO COMPOSTO)	cm⁴
Wtot = modulo resistenza profilato + scatolato (PROFILATO COMPOSTO)	cm³
Pscat = Peso solo scatolato	Kg/ml
PdoppioT = Peso solo doppio T	Kg/ml
Ptot = peso (acciaio) profilato + scatolato	Kg/ml
Jt = momento di trasporto rispetto all'asse n-n (profilato + scatolato)	cm⁴
max = nuova distanza max dall'asse neutro al bordo superiore	cm
1 daN = 1 Kgf
