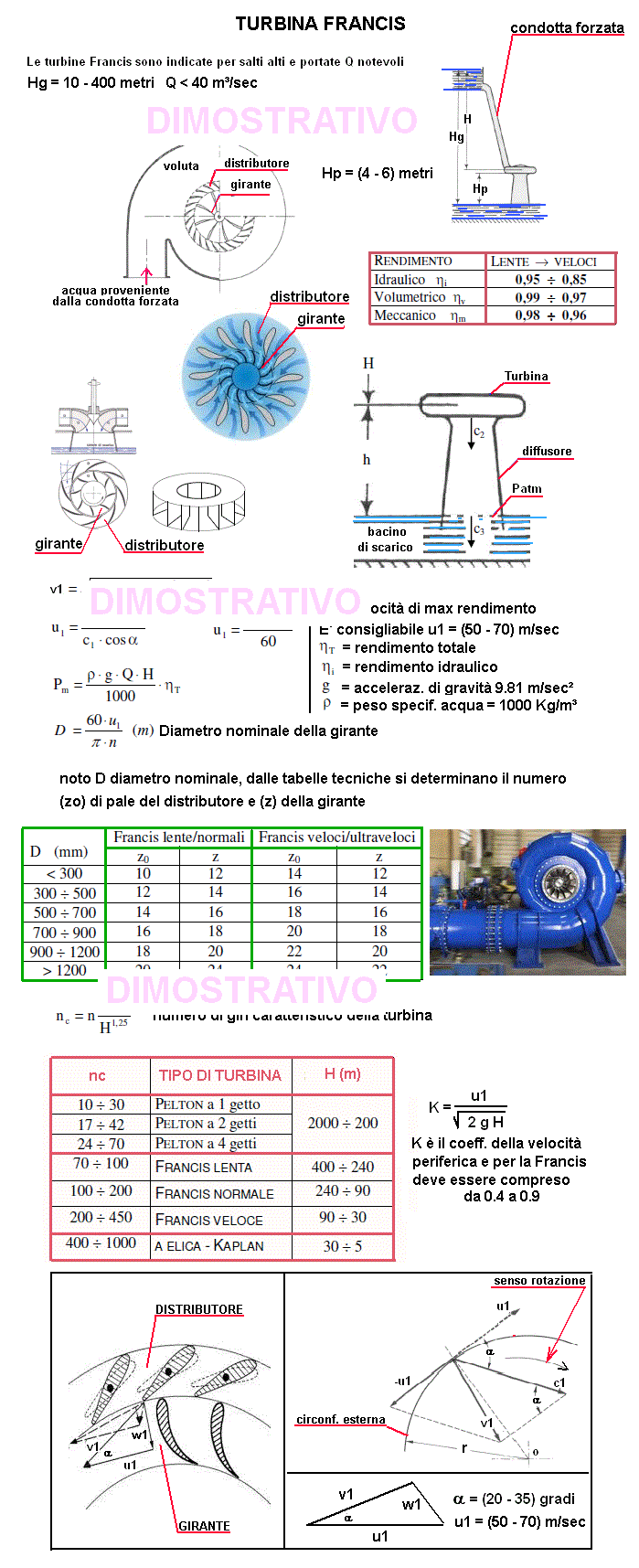

TURBINA FRANCIS

* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali usare il punto
H = salto netto (tolte le perdite) (H da 10 a 400 m) =		m
Q = portata < 40 m3/s		m³/sec
i = rendimento idraulico (varia da 0.85 a 0.95)=		///
t = rendim. totale (da 0.8 a 0.9)=		///
n = numero di giri		giri
= angolo di ingresso (varia da 20° a 35°)=		gradi
Gr = Grado di reazione (varia da 0.3 a 0.8) =		///
RISULTATI
v1 = Velocità di efflusso =		m/sec
S = sezione di efflusso =		m²
u1 = velocità periferica =		m/sec
w1 = velocità relativa di ingresso =		mm
nc = numero caratteristico dei giri (70 < nc < 200)		///
D = diametro esterno della girante = 60 u1/( n) =		m
Pm = Potenza in CV = t 1000 Q H/75 =		CV
Potenza in KW (1KW = 1000 W oppure 1CV = 0.736 KW)		KW
K = coeff. velocità periferica (varia da 0.45 a 0.9) =		KW
