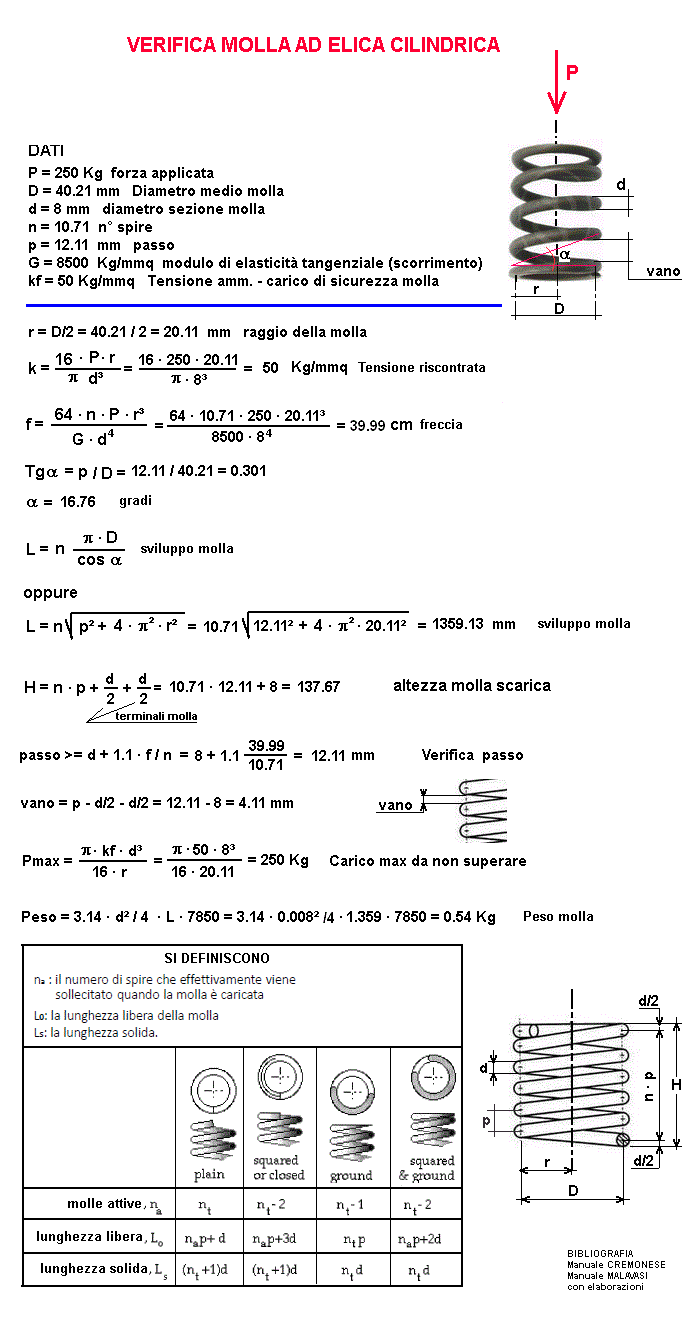

Verifica molla ad elica cilindrica

* * *

OGGETTO:

n° decimali =

INSERIRE I DATI
P = forza applicata		Kg
D = Diametro medio molla		mm
d = diametro sezione molla		mm
n = n° spire		mm
p = passo =		mm
G = modulo di elasticità tangenziale (G= ~ 0.385 · E)		Kg/mmq
kf = Tensione amm. - carico di sicurezza molla		Kg/mmq
RISULTATI
r = raggio medio della molla = (D/2)		mm
kc = tensione riscontrata sulla molla ( <= kf)		Kg/mmq
f = freccia riscontrata		mm
α = angolo di inclinazione elica		gradi
L = lunghezza sviluppo molla		mm
Pmax = carico max ammissibile		Kg
H = altezza molla scarica		mm
passo >= (d + 1.1· f / n) - verifica		mm
vano = p - d/2 - d/2 =		mm
k = P/f = costante elastica della molla =		Kg/mm
Peso molla =		Kg
