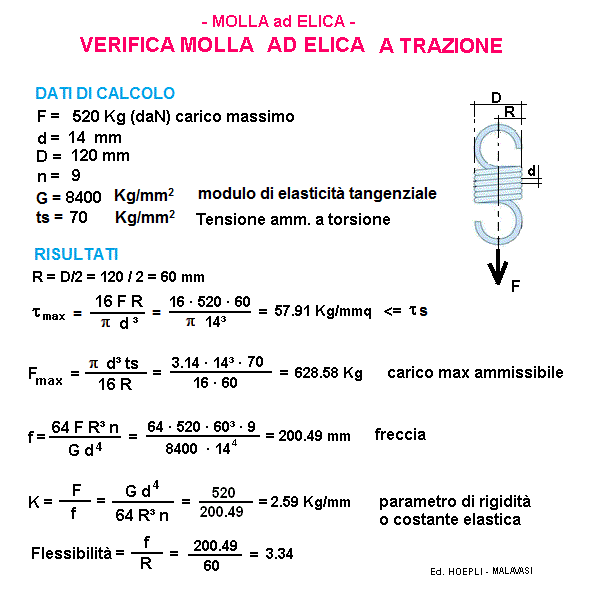

MECCANICA - verifica molla ad elica a trazione
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
F = carico =
Kg
d = diametro filo
mm
D = Diametro medio avvolgimento
mm
n = n. spire
n
G = modulo di elasticità tangenziale
Kg/mm
2
τ
s = Tensione ammissibile (vedi grafico Pohl)
Kg/mm
2
RISULTATI
τ
= tensione riscontrata =
Kg/mm²
f = freccia riscontrata
mm
K = F / f = parametro di rigidità o costante elastica
Kg/mm
Fmax = forza max applicabile
Kg
flessibilità = f / R =
///
1 daN = 1 Kg
