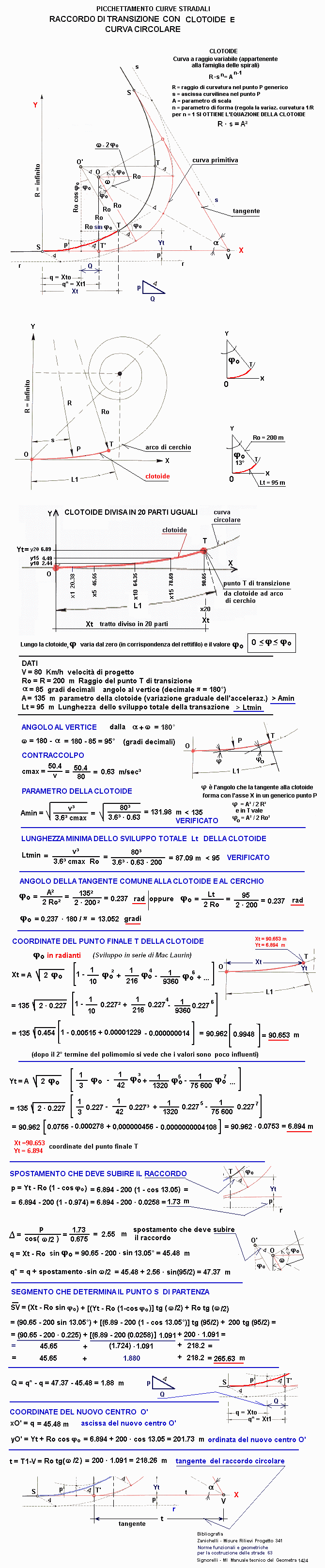

Picchettamento curva di transizione -

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali mettere il punto Per azzerare i risultati premere F5
V = velocità di progetto	Km/h
Ro = R = punto T di transizione	m
α = angolo al vertice (decimale π = 180°)	gradi
A = parametro della clotoide (>Amin) (variazione graduale dell'acceleraz.)	m
Lt = Lunghezza (> Ltmin) dello sviluppo totale della transazione	m
RISULTATI

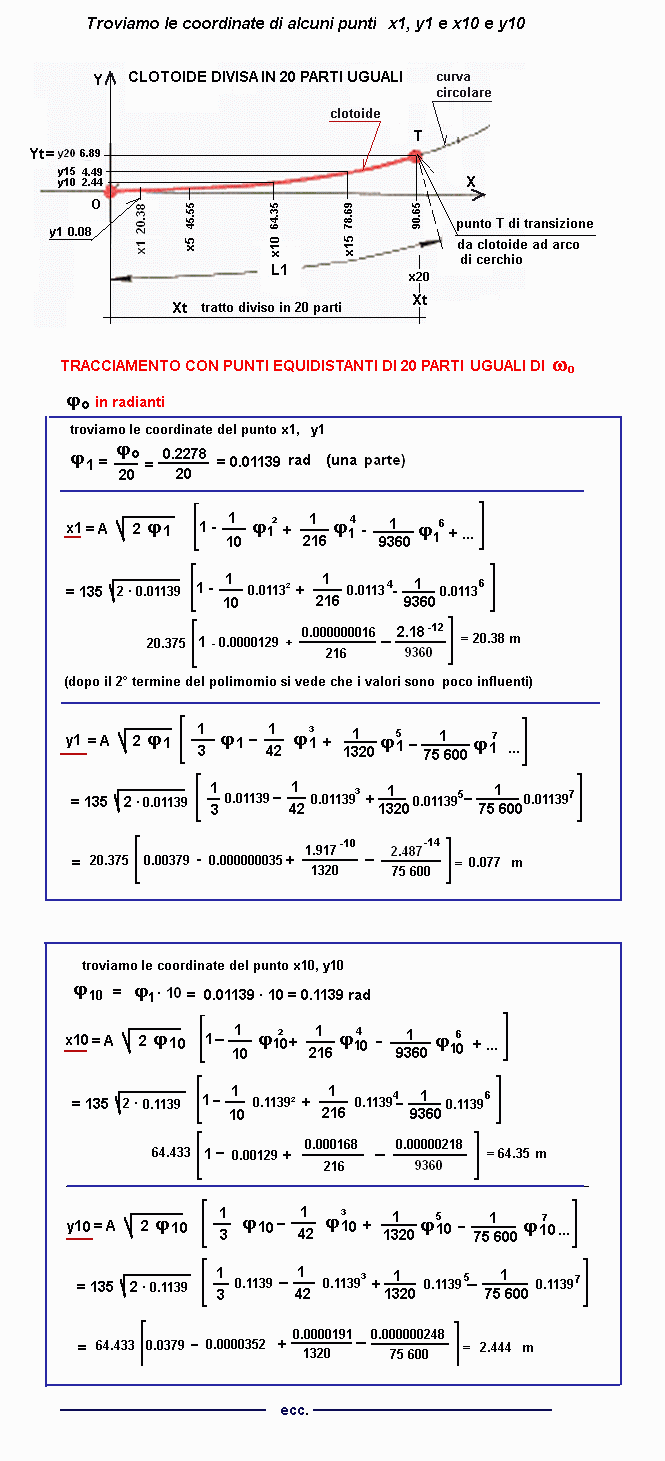

DIVISIONE IN 20 parti uguali della transizione (tratto 0°- φo)
x1 =	m	y1 =	m
x2 =	m	y2 =	m
x3 =	m	y3 =	m
x4 =	m	y4 =	m
x5 =	m	y5 =	m
x6 =	m	y6 =	m
x7 =	m	y7 =	m
x8 =	m	y8 =	m
x9 =	m	y9 =	m
x10 =	m	y10 =	m
x11 =	m	y11 =	m
x12 =	m	y12 =	m
x13 =	m	y13 =	m
x14 =	m	y14 =	m
x15 =	m	y15 =	m
x16 =	m	y16 =	m
x17 =	m	y17 =	m
x18 =	m	y18 =	m
x19 =	m	y19 =	m
x20 =	m	y20 =	m
ω = 180 - α = angolo al centro della primitiva	gradi
cmax = contraccolpo max (variazione della forza centrifuga nell'unità di tempo)	m/sec³
Amin = parametro della clotoide (variazione graduale dell'acceleraz.)	m
Ltmin = Lunghezza minima dello sviluppo totale Lt della clotoide	m
φo = (rad) angolo della tang comune alla clotoide e al cerchio	radianti
φo = (gradi decimali)	gradi
Xt = ascissa del punto T di transizione	m
Yt = ordinata del punto T di transizione	m
Δ = spostamento che deve subire il raccordo	m
q =	m
q* =	m
SV = segmento che determina il punto di partenza S	m
p = vidi dis.	m
Q = q* - q	m
xO' = q = ascissa del nuovo centro O'	m
yO' = ordinata del nuovo centro O'	m
t = T1-V = tangente	m
