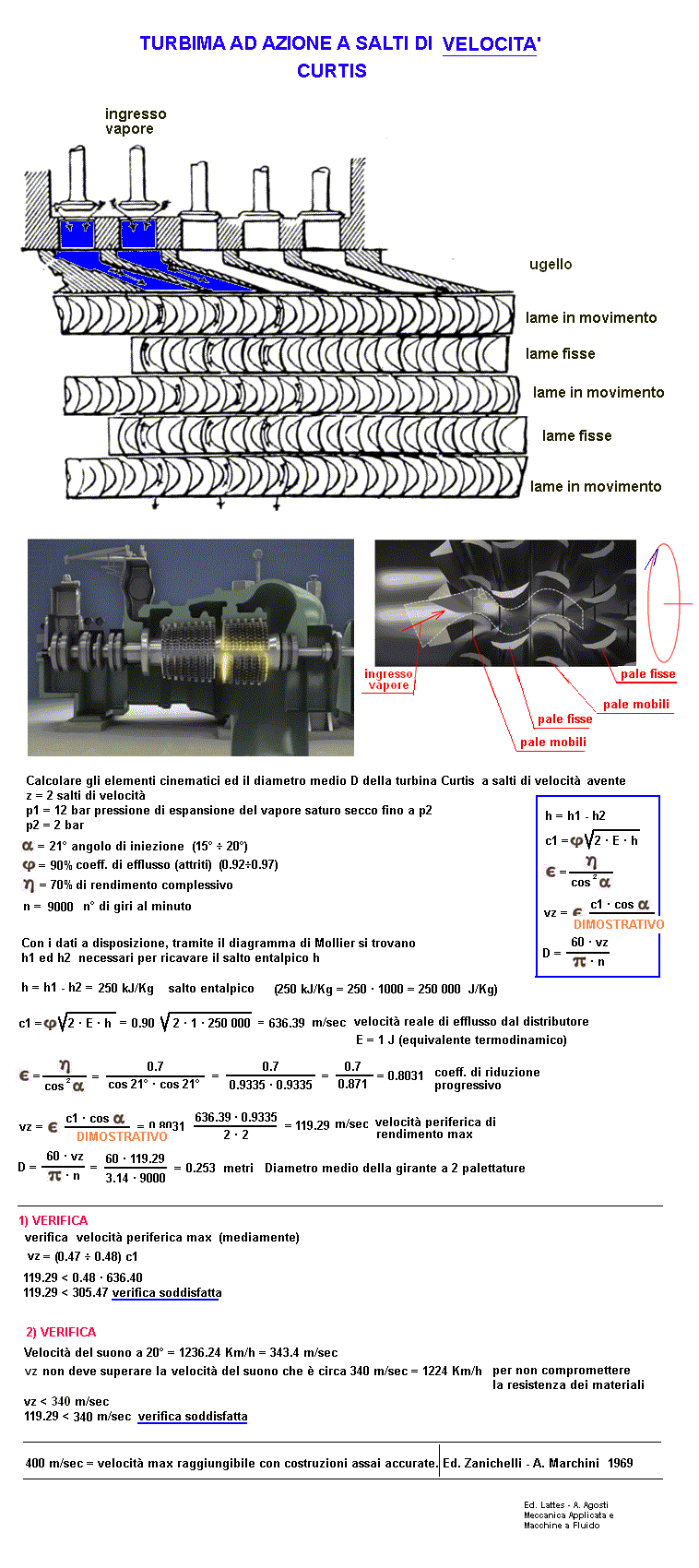

Turbomacchine a vapore - Turbina Curtis - a salti di velocità

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali mettere il punto Per azzerare i risultati premere F5
h = salto entalpico		kJ/Kg
n = n° di giri		giri/min
z = n° di salti di velocità (max ~ n° 3)		///
α = angolo di iniezione del vapore (15° ÷ 20°)		gradi
φ (fi) = coeff. di riduzione del flusso (attriti) (0.92÷0.97)		///
η (eta) = rendimento complessivo (0.5 ÷ 0.7)		///
RISULTATI	-----------------------
c1 = velocità reale di efflusso dal distributore		m/sec
ε (epslon) = coeff. di riduzione progressivo		///
vz = velocità periferica di rendimento max (<= 400 m/sec)		m/sec
D = diametro medio della girante		metri
vz controllo vz = (0.47 ÷ 0.48) c1 da non superare		m/sec
1 daN (decaNewton) = 1 Kgf
