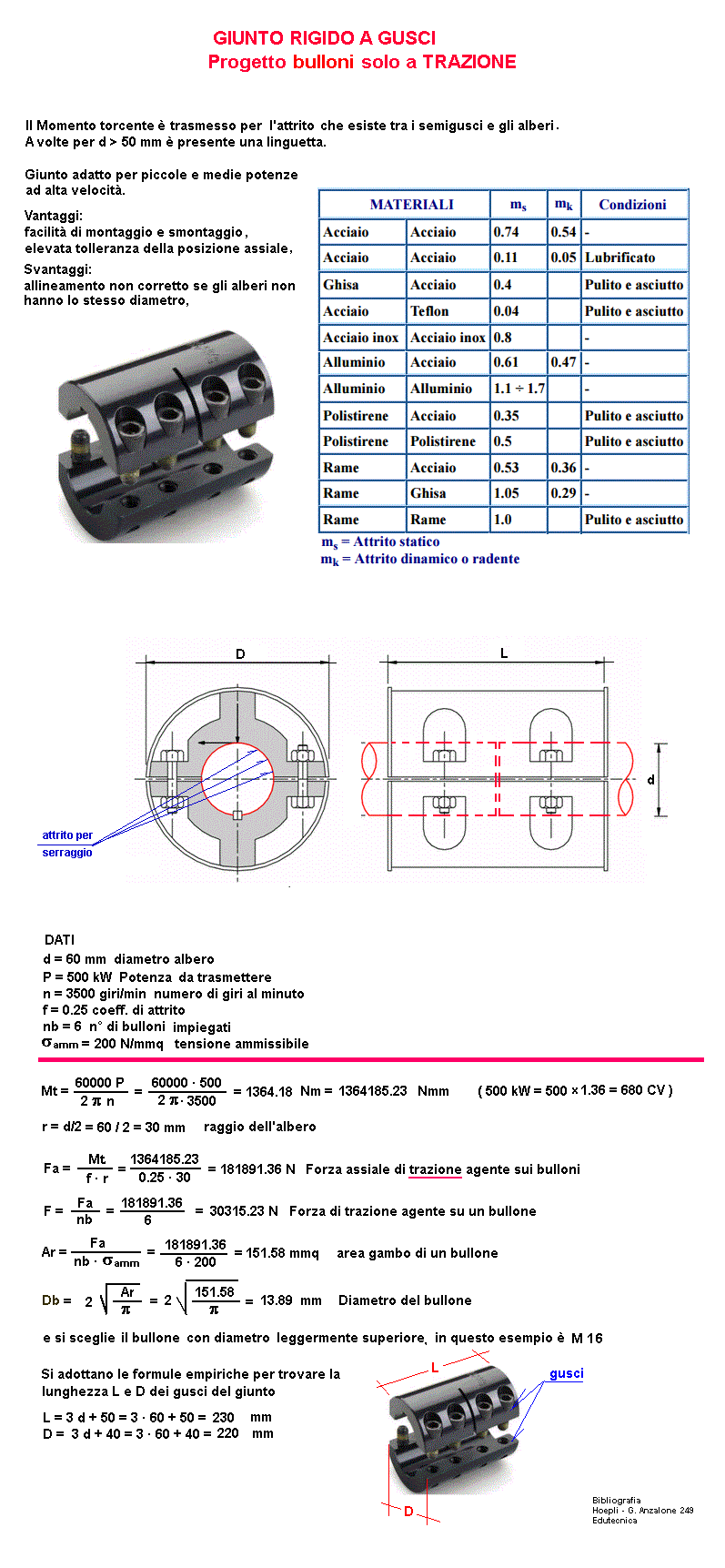

Progetto giunto rigido a gusci

- Meccanica -



OGGETTO:

n° decimali =

INSERIRE I DATI

per i decimali
mettere il punto
d = diametro albero mm
P = Potenza kW
n = numero di giri giri/min
f = coeff. di attrito ///
nb = n° di bulloni
σ ammissibile N/mmq

RISULTATI

-----------------------

Mt = Momento torcente N mm
r = raggio albero mm
Fa = Forza assiale di trazione agente sui bulloni N
F = Forza di trazione agente su un bullone N
Ar = area gambo di un bullone mmq
Db = Diametro del bullone(scegliere valore superiore) mm
L = 3 d+50 = Lungh. dei gusci (formula empirica) mm
D = 3 d+40 = Diametro dei gusci (formula empirica) mm
1 daN (deca Newton) = 1 Kgf
