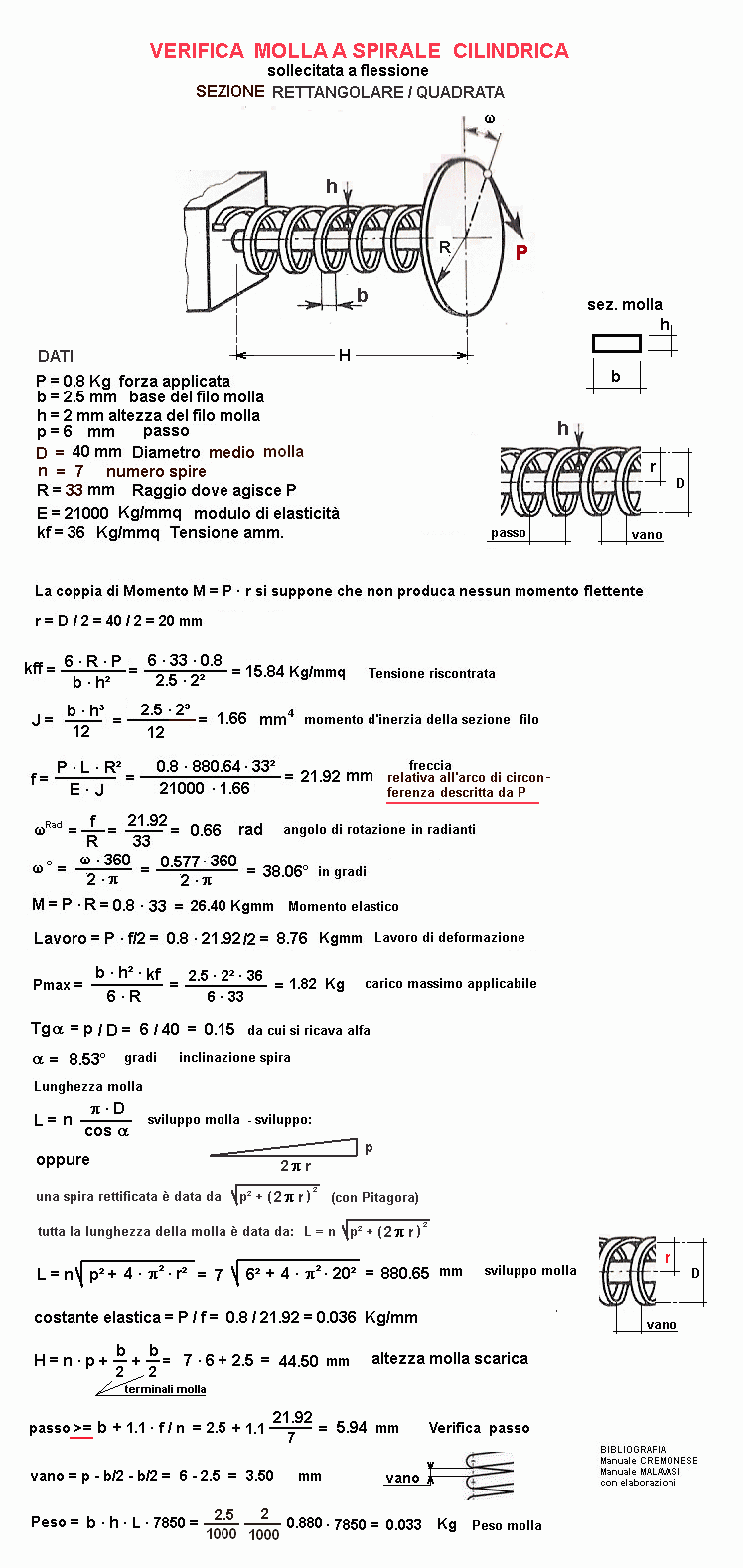

Verifica molla ad elica cilindrica soggetta a flessione - sezione rettangolare / quadrata
- Sezione circolare -

* * *

OGGETTO:

n° decimali =

INSERIRE I DATI
P = forza applicata		Kg
b = spessore filo molla		mm
h = altezza filo molla		mm
passo =		mm
Diametro esterno medio molla		mm
n = numero di spire molla		mm
R = raggio dove è applicato P		mm
E = modulo di elasticità molla		Kg/mmq
kf = Tensione amm. - carico di sicurezza molla		Kg/mmq
RISULTATI
kff = tensione riscontrata sulla molla < kf		Kg/mmq
f = freccia		mm
ω rad = angolo di rotazione prodotto da P in rad		rad
ω ° = angolo di rotazione prodotto da P in gradi		gradi
J = Momento d'inerzia della sez. molla		mm4
M = P · r = Momento elastico		Kgmm
Lavoro = P · f/2 = Lavoro di deformazione		Kgmm
L = Lunghezza molla		mm
Pmax = carico massimo applicabile		Kg
H = (n · p + b) = altezza molla scarica		mm
vano = passo - b		mm
passo verifica >= (b + 1.1· f / n) =		mm
α ° = inclinazione elica =		gradi
costante elastica = P / f =		Kg/mm
Peso molla		Kg
