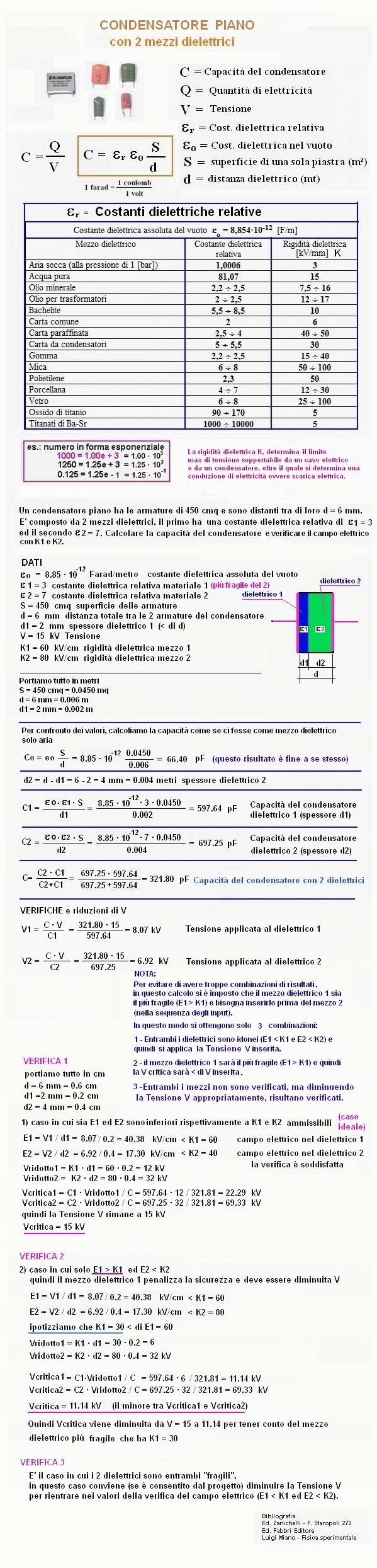

ELETTRICITA' - Calcolo condensatore con 2 mezzi dielettrici

Il condensatore è un dispositivo che serve ad immagazzinare delle cariche elettriche, ovvero energia elettrica. Esso è composto da due armature di materiale conduttore separate da un isolante (dielettrico). L'unità di misura è il Farad (F).

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
ε o = costante dielettrica assoluta del vuoto	Farad/metro
ε 1 = costante dielettrica relativa del mezzo 1 (che si presume più FRAGILE del 2)
ε 2 = costante dielettrica relativa del mezzo 2
S = superficie piastra piana condensatore	cmq
d = distanza totale tra le 2 armature del condensatore	mm
d1 = spessore mezzo dielettrico 1	mm
V = Tensione di alimentazione	kV
K1 = rigidità dielettrica mezzo 1 (ammissibile)	kV/cm
K2 = rigidità dielettrica mezzo 2 (ammissibile)	kV/cm
RISULTATI
ε o = formato esponenziale	Farad/metro
S = superficie armatura in mq	mq
d = distanza armature in metri	mt
d1 = spessore mezzo dielettrico 1 in metri	mt
d2 = d - d1 = spessore mezzo dielettrico 2 in metri	mt
Co = Capacità del condensatore con solo aria e distanza d tra le armature	picoFarad (pF)
E = V/d = campo elettrico	kV/cm
C1 = Capacità condensatore con dielettrico 1 (spessore d1)	picoFarad (pF)
C2 = Capacità condensatore con dielettrico 2 (spessore d2)	picoFarad (pF)
C = Capacità del condensatore con 2 dielettrici	picoFarad (pF)
Verifiche campo elettrico con K1 e K2
V1 = C · V/C1 Tensione applicata al dielettrico 1	kV
V2 = C · V/C2 Tensione applicata al dielettrico 2	kV
E1 = V1/d1 (< K1) campo elettrico nel dielettrico 1	kV/cm
E2 = V2/d2 (< K2) campo elettrico nel dielettrico 2	kV/cm
mezzo dielettrico più fragile	messaggio
Vridotto1 = K1 · d1	kV
Vridotto2 = K2 · d2	kV
Vcritica1 = C1 · Vridotto1 / C	kV
Vcritica2 = C2 · Vridotto2 / C	kV
Vcritica = max Tensione di lavoro del condensatore con i 2 strati di dielettrico	kV
