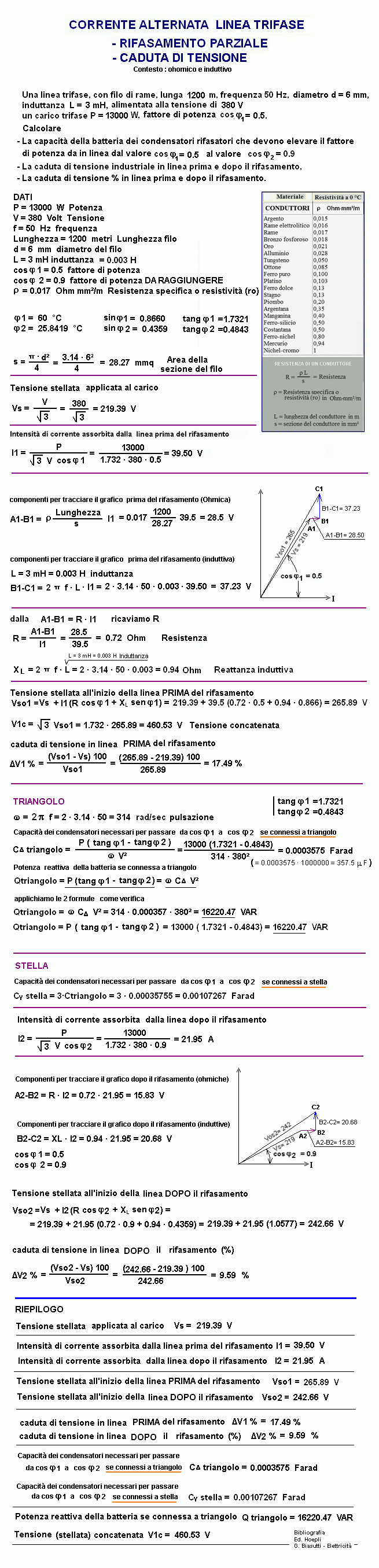

corrente alternata - linea trifase, rifasamento parziale - caduta di tensione -

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
P = Potenza	W
V = tensione	Volt
f = frequenza	Hz
Lunghezza filo =	metri
d = diametro del filo	mm
L = induttanza	mH
cos φ 1 = fattore di potenza	///
cos φ 2 = fattore di potenza DA RAGGIUNGERE (se cos φ 2 = 1 si ottiene rifasam. Totale)	///
ρ = Resistenza specifica o resistività (ro) =	Ohm mm²/m
RISULTATI
s = Area della sezione del filo	mmq
φ 1 =	°C
φ 2 =	°C
sin φ 1 =	///
sin φ 2 =	///
tang φ 1=	///
tang φ 2=	///
Vs = Tensione stellata applicata al carico	V
I1= Intensità di corrente assorbita dalla linea prima del rifasamento	A
A1-B1 = componenti per tracciare il grafico prima del rifasamento (Ohmica)	V
R = Resistenza	Ohm
B1-C1 = componenti per tracciare il grafico prima del rifasamento (induttiva)	V
XL = Reattanza induttiva	Ohm
Vso1 =Tensione stellata all'inizio della linea PRIMA del rifasamento	V
V1c = Tensione concatenata	V
Δ V1 = caduta di tensione in linea PRIMA del rifasamento (%)	%
ω = 2 · π · f = pulsazione	rad/sec
C triangolo = Capacità dei condensatori necessari per passare da cos φ 1 a cos φ 2 se connessi a triangolo	Farad
C stella = Capacità dei condensatori necessari per passare da cos φ 1 a cos φ 2 se connessi a stella	Farad
Q triangolo = Potenza reattiva della batteria se connessa a triangolo	VAR
I2 = Intensità di corrente assorbita dalla linea dopo il rifasamento	A
A2-B2 = componenti per tracciare il grafico dopo del rifasamento (ohomiche)	V
B2-C2 = componenti per tracciare il grafico dopo il rifasamento (induttive)	V
Vso2 = Tensione stellata all'inizio della linea DOPO il rifasamento	V
Δ V2 = caduta di tensione in linea DOPO del rifasamento (%)	%
