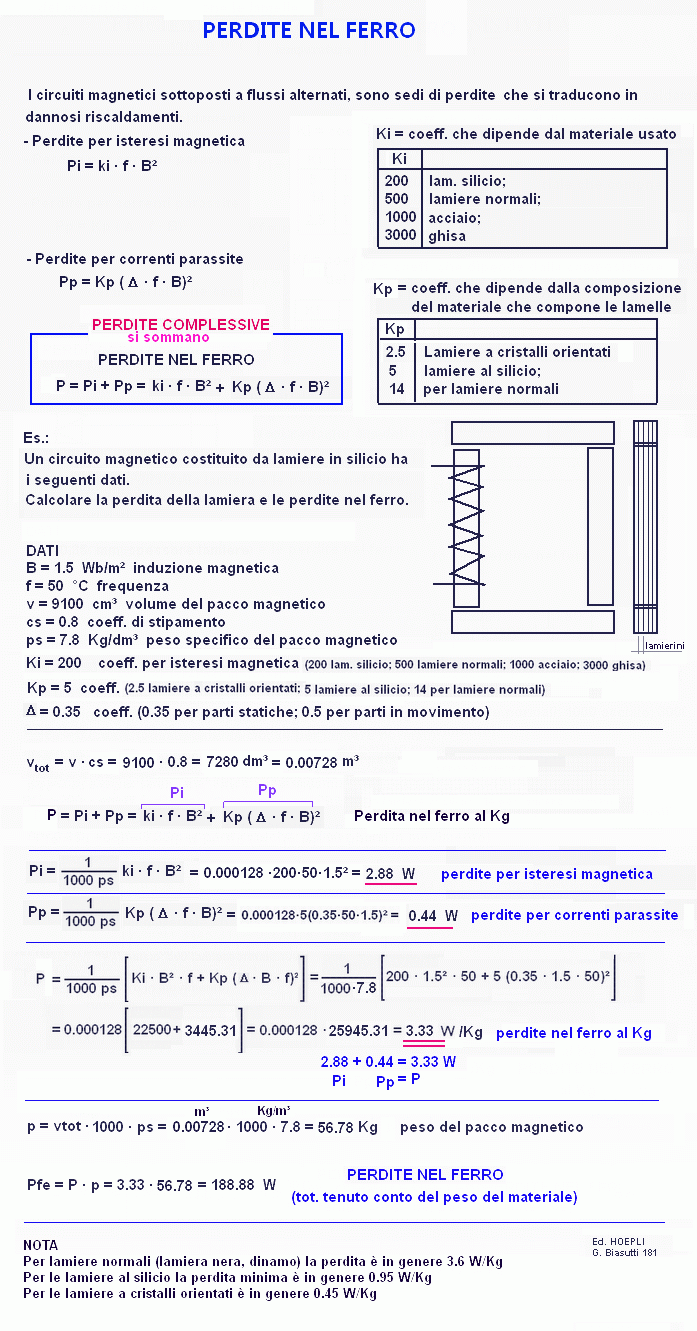

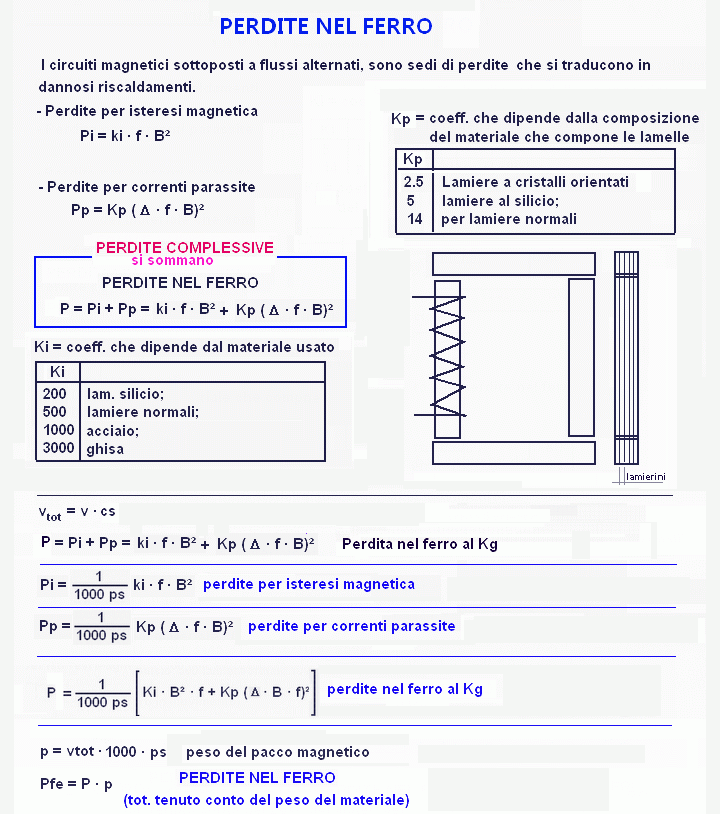

ELETTRICITA' - Le perdite nel ferro per isteresi magnetica e correnti parassite - calore -
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
Per azzerare i risultati premere F5
B = induzione magnetica
Wb/m²
f = frequenza
Hz
v = volume del pacco magnetico
cm³
cs = coeff. di stipamento
///
ps = peso specifico del pacco magnetico
Kg/dm³
Ki = coeff. per isteresi magnetica
(200 lam. silicio; 500 lam. normali; 1000 acciaio; 3000 ghisa)
///
Kp = coeff.
(2.5 lamiere per cristalli orientati; 5 lamiere al silicio; 14 per lamiere normali)
///
Δ = coeff.
(0.35 per parti statiche; 0.5 per parti in movimento)
///
RISULTATI
v
tot
= volume totale (tenuto conto del coeff. di stipamento)
m³
Pi = perdite per isteresi magnetica
W/Kg
Pp = perdite per correnti parassite
W/Kg
P = Pi + Pp = Perdite nel ferro per ogni Kg
W/Kg
p = peso del pacco magnetico
Kg
Pfe = PERDITE NEL FERRO (rispetto al peso tot. del materiale)
W
