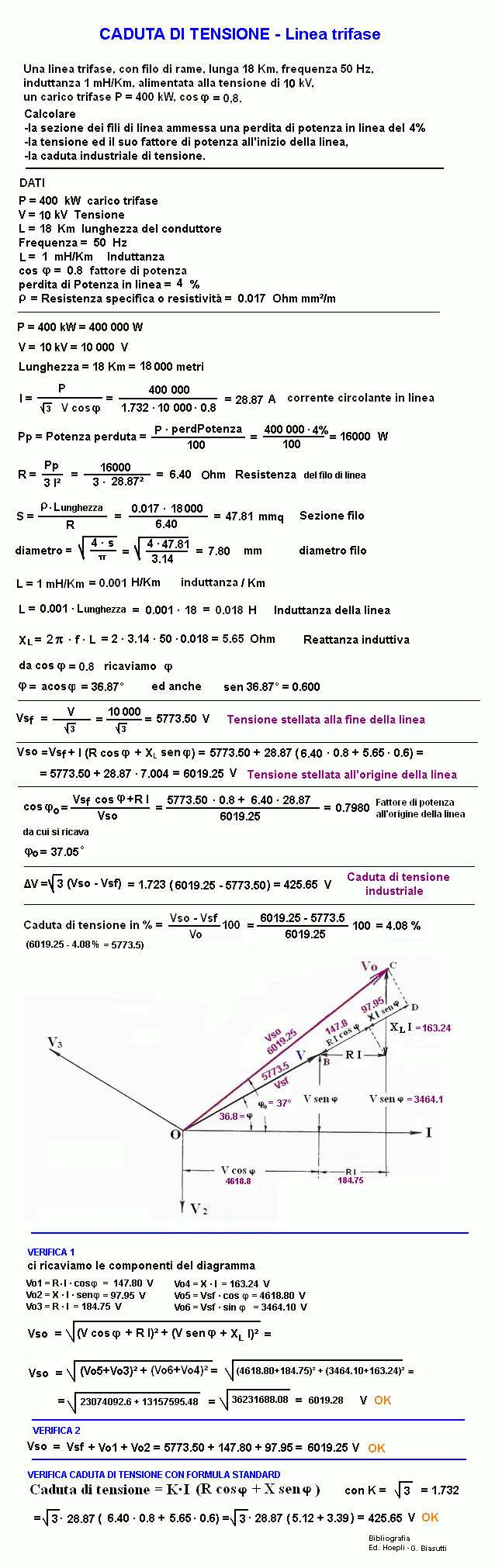

ELETTRICITA' - CORRENTE ALTERNATA - Caduta di tensione in una linea trifase

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto Per azzerare i risultati premere F5
P = carico trifase	W
V = Tensione	V
Lunghezza = lunghezza del conduttore	Km
f = frequenza	Hz
L = Induttanza	mH/Km
cos φ = fattore di potenza	///
perdita di Potenza in linea	%
ρ = Resistenza specifica o resistività (ro)	Ohm mm²/m
RISULTATI
I = Corrente circolante in linea	A
Pp = Potenza perduta in linea	W
R = Pp / 3 I² = Resistenza	Ohm
s = Sezione del filo	mm²
d = diametro filo	mm
L = Induttanza della linea	H
XL = Reattanza induttiva	Ohm
φ = angolo di sfasamento	°
sen φ =	°
cos φo = fattore di potenza all'origine della linea	///
φo =	°
sen φo =	///
differenza angoli = (φo - φ) =	°
Vsf = Tensione stellata alla Fine della linea	V
Vso = Tensione stellata all'Origine della linea	V
ΔV = Caduta di tensione industriale	V
% = Caduta di tensione in %	%
DETTAGLI SULLE COMPONENTI
Vo1 = R ·I · cos φ	V
Vo2 = X · I · sen φ	V
Vo3 = R · I	V
Vo4 = X · I	V
Vo5 = Vsf · cos φ	V
Vo6 = Vsf · sin φ	V
Vso VERIFICA 1 (Tensione stellata all'origine della linea) =	V
Vso VERIFICA 2 (Tensione stellata all'origine della linea) =	V
ΔV VERIFICA con formula standard - Caduta di tensione industriale	V
