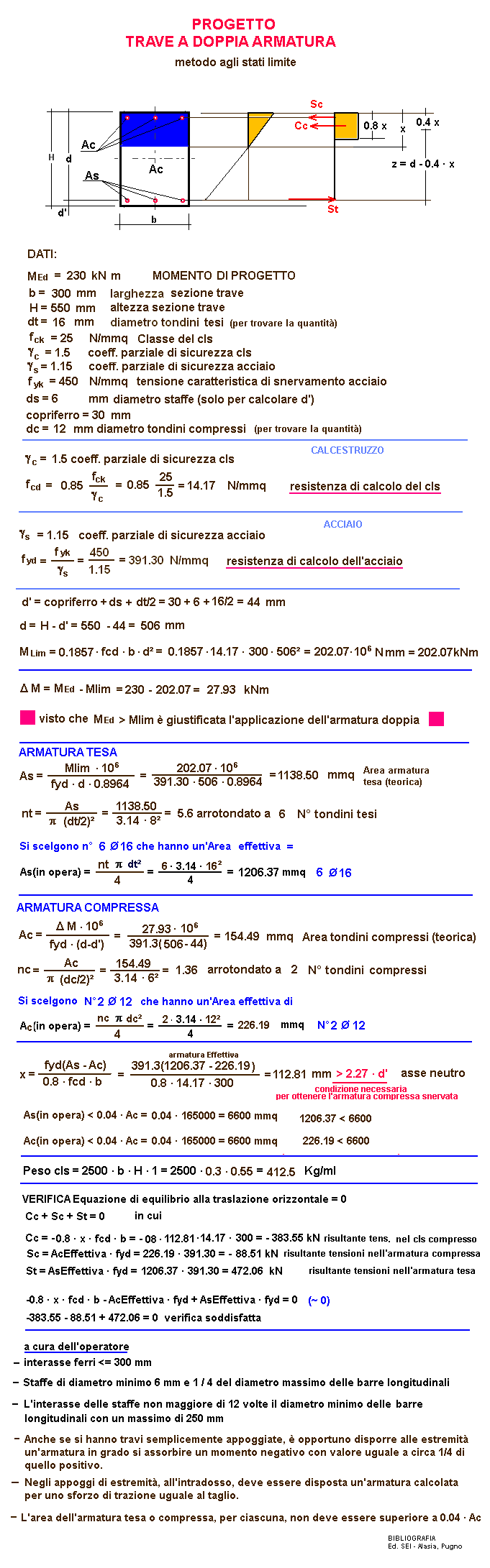

Progetto trave a doppia armatura in c.a.
- Progetto sezione -
cemento armato
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali
mettere il punto
M
Ed
= MOMENTO DI PROGETTO
kNm
b = base sezione trave
mm
H = altezza sezione trave
mm
dt = diametro tondini tesi
mm
f
ck
= Classe del cls
N/mmq
gamma C = coeff. parziale di sicurezza cls
///
gamma S = coeff. parziale di sicurezza acciaio
///
f
yk
= tensione caratteristica di snervamento acciaio
N/mmq
ds = diametro staffe (solo per calcolare d')
mm
copriferro
mm
dc = diametro tondini compressi
mm
RISULTATI
premere F5 per
azzerare tutti i risultati
fcd = resistenza di calcolo del cls
N/mmq
fyd = resistenza di calcolo dell'acciaio
N/mmq
d = altezza utile
mm
M
lim
= Momento limite di progetto < Med
kNm
d' = copriferro + ds + dt/2 =
mm
x = asse neutro
mm
As = Area armatura tesa (teorica)
mmq
As effettiva (relativa ai tondini scelti) =
mmq
nt = N° tondini tesi
N°
Δ M = M
Ed
- M
lim
=
kNm
Ac = Area armatura compressa (teorica) =
mmq
Ac = Area armatura compressa effettiva (relativa ai tondini scelti) =
mmq
nc = N° tondini compressi (se nc =1 aumentare di 1 opp. diminuire dc)
N°
peso trave al ml
Kg/ml
Acls = Area sezione trave =
mmq
Cc + Sc + St = 0 verifica Equazione di equilibrio Traslaz. orizzontale =~ 0
kN
Cc = -0.8 · x · fcd · b = risultante tensioni nel cls compresso
kN
Sc = - AcEffettiva · fyd = risultante tensioni nell'armatura compressa
kN
St = AsEffettiva · fyd = risultante tensioni nell'armatura tesa
kN
1 daN = 1 Kg
