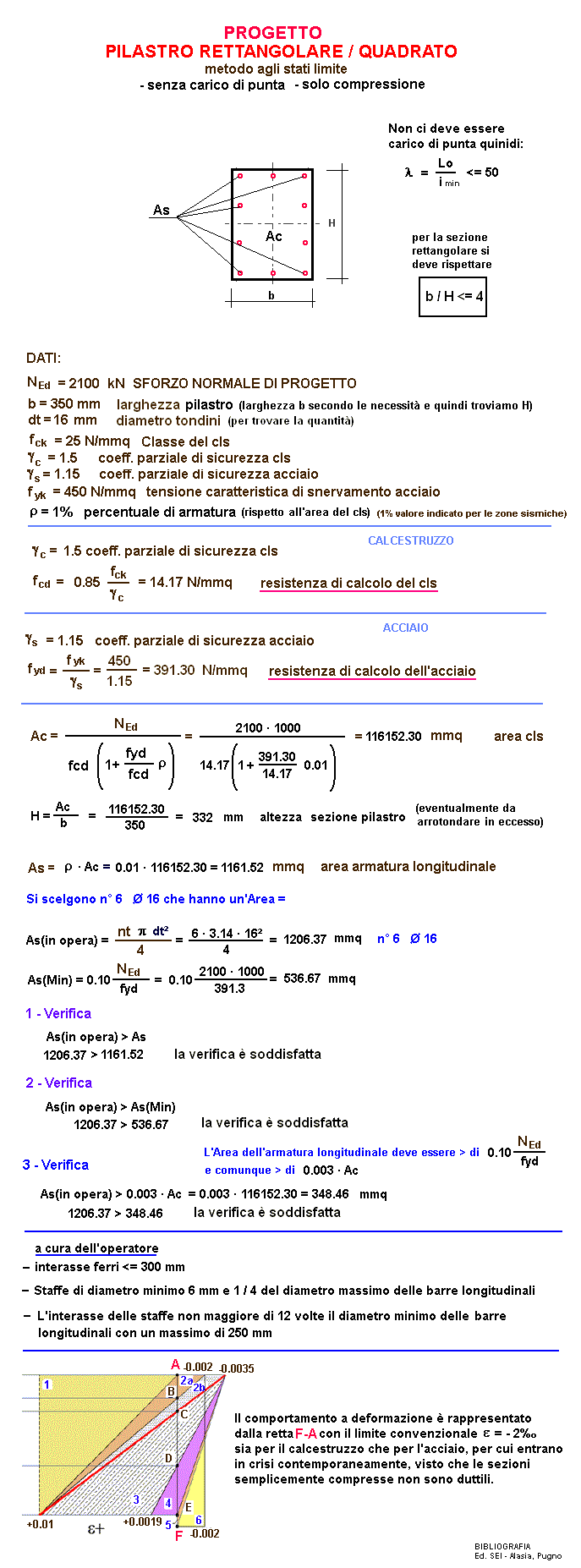

Progetto pilastro rettangolare / quadrato in c.a.
- Progetto sezione -
cemento armato
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali
mettere il punto
N
Ed
= SFORZO NORMALE DI PROGETTO
kN
b = base sezione pilastro
mm
dt = diametro tondini
mm
ρ = As/Ac (≥ 1) percentuale di armatura
%
f
ck
= Classe del cls
N/mmq
gamma C = coeff. parziale di sicurezza cls
///
gamma S = coeff. parziale di sicurezza acciaio
///
f
yk
= tensione caratteristica di snervamento acciaio
N/mmq
RISULTATI
Ac = area cls
mmq
As = Area armatura longitudinale (teorica)
mmq
fcd = resistenza di calcolo del cls
N/mmq
fyd = resistenza di calcolo dell'acciaio
N/mmq
H = altezza sezione pilastro
mm
As(Min) = 0.10 N
Ed
/fyd = Area armatura minima da normativa
mmq
As(destinata in opera)
(>= As)
mmq
As(Normativa) = 0.003 · Ac (< As(in opera))
mmq
nt = n° tondini (se necessario aggiungere 1 in modo da avere un n° pari)
N°
1 daN = 1 Kg
