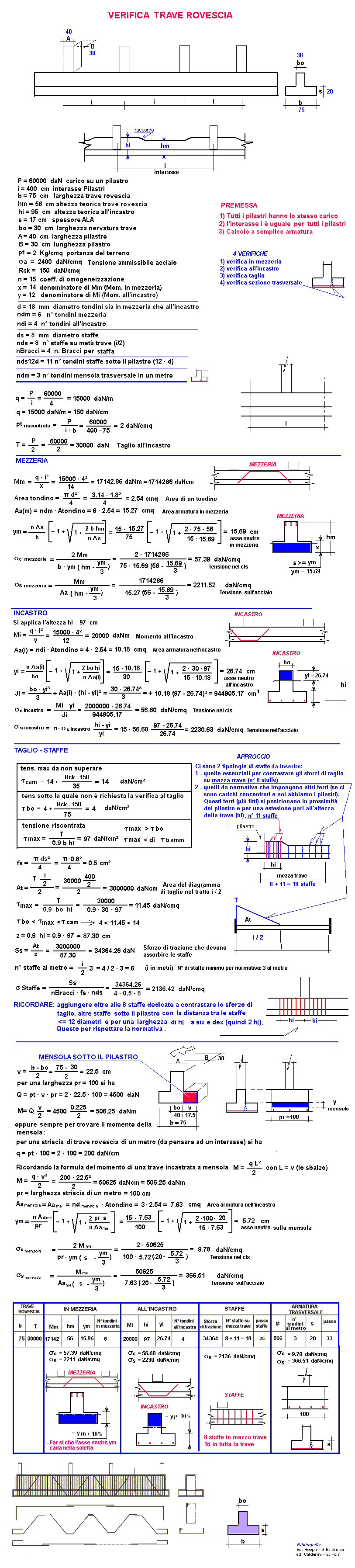

INSERIRE I DATI |
Per i decimali mettere il punto
Per azzerare i risultati premere F5

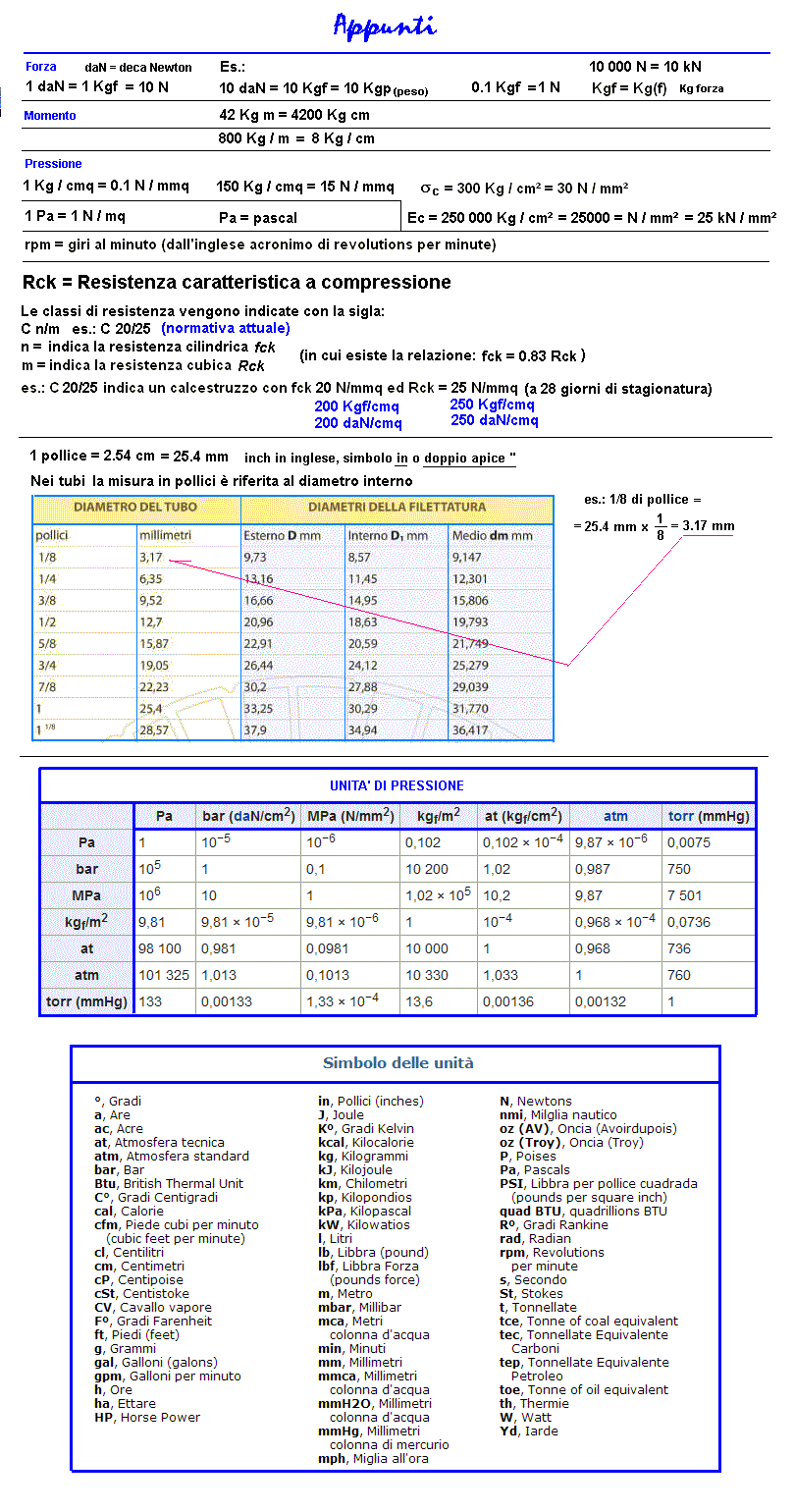

1 daN = 1 Kgf |
| P = carico su un pilastro |
| daN (Kgf) |
| i = interasse Pilastri |
| cm |
| b = larghezza trave alla base |
| cm |
| hm = altezza trave in mezzeria |
| cm |
| hi = altezza trave all'incastro |
| cm |
| s = spessore ala (o soletta) della trave |
| cm |
| bo = larghezza nervatura trave (>= B spessore pilastro e <= b) |
| cm |
| A = larghezza pilastro |
| cm |
| B = spessore pilastro |
| cm |
| pt = portanza del terreno (tensione ammissibile terreno) |
| daN/cmq |
| σ a = Tensione ammissibile acciaio = |
| daN/cmq |
| Rck = |
| daN/cmq |
| n = coeff. di omogeneizzazione = |
| /// |
| x = denominatore di Mm (Mom. in mezzeria) |
| numero |
| y = denominatore di Mi (Mom. all'incastro) |
| numero |
------------------------ dati relativi alla mezzeria ------------------------ |
|
| d = diametro tondini posti in mezzeria, all'incastro e sulla mensola = |
| mm |
| ndm = N° tondini mezzeria |
| n° |
------------------------ dati relativi all'incastro------------------------ |
|
| ndi = N° tondini incastro |
| n° |
------------------------ dati relativi al taglio ------------------------ |
|
| ds = diametro staffe su metà trave = |
| mm |
| nds = N° tondini staffe su metà trave (importanti per la verifica a taglio) |
| n° |
| nBracci = n. Bracci staffe = |
| n° |
| nds12d = n° tondini staffe sotto il pilastro, passo= 12·d (per normativia) = |
| n° |
------------------------ dati relativi alla mensola trasversale ------------------------ |
|
| ndm = n° tondini mensola trasversale in un metro = |
| /// |
RISULTATI ------ RISULTATI ------ RISULTATI |
|
| σ b = tensione amm. cls |
| daN/cmq |
| q = carico al metro lineare sulla trave rovescia |
| daN/m |
| pt riscontrata = portanza terreno riscontrata <= pt amm. |
| daN/cmq |
| T = sforzo di Taglio all'incastro |
| daN |
IN MEZZERIA |
|
| Mm = q·i²/x = Momento in mezzeria = |
| daNm |
| Aa(m) = area armatura in mezzeria |
| cmq |
| ym = asse neutro in mezzeria = |
| cm |
| σ cls = TENSIONE riscontrata cls in mezzeria |
| daN/cmq |
| σ = TENSIONE riscontrata sull'acciaio in mezzeria |
| daN/cmq |
ALL'INCASTRO |
|
| Mi = q·i²/y = Momento sull'incastro trave-pilastro |
| daNm |
| Aa(i) = area armatura all'incastro |
| cmq |
| yi = asse neutro all'incastro |
| cm |
| Ji = Momento d'inerzia |
| cm4 |
| σ TENSIONE riscontrata cls all'incastro |
| daN/cmq |
| σ = TENSIONE riscontrata sull'acciaio all'incastro |
| daN/cmq |
TAGLIO - CON SOLO STAFFE |
|
| fs = Area di un tondino staffa |
| cmq |
| τ cam = Tensione max da non superare |
| daN/cmq |
| τ bo = Tensione sotto la quale non è richiesta la verifica al taglio |
| daN/cmq |
| τ max = T / (0.9 · bo · hi) = tens. cls |
| daN/cmq |
| At = Area tot. del diagramma di taglio nel tratto da 0 ad i/2 |
| daNcm |
| z = braccio tra armatura tesa e baricentro triangolo compresso cls |
| cm |
| Ss = Sforzo di trazione che devono assorbire le staffe |
| daN |
| max distanza tra le staffe < (0.8·hi) verifica = |
| < (0.8·hi) |
| B) n° staffe da normativa (almeno n° 3 ogni metro) = |
| /// |
| passo medio staffe (n° = nds da distribuire) = |
| cm |
| nds12dVerifica = n° staffe adiacente e sotto il pilastro ((<12 · d) normativa)= |
| /// |
| σ s = TENSIONE sull'acciaio delle staffe |
| daN/cmq |
ARMATURA TRASVERSALE (mensola) |
|
| Aamensola = Area ferri tot. in un metro, per mensola trasversale |
| cmq |
| v = sporgenza mensola da bo |
| cm |
| Q mensola = |
| daN |
| M mensola = Momento che sollecita la mensola |
| daNm |
| y mensola = asse neutro mensola |
| cm |
| σ cls mensola = TENSIONE riscontrata sul cls mensola |
| daN/cmq |
| σ acciaio mensola = TENSIONE riscontrata sull'acciaio mensola |
| daN/cmq |
| 1 daN = 1 Kgf |  |
